Головное устройство ALPINE CDA-9854R
Фронт Focal Polyglass 165 V2
Усилитель Calcell bst 150.4
Протяжка проводов оказалась непростым занятием, через штатное место без снятия двери протянуть не удасться, мы задействовали технологическое отверстие чуть ниже, оно закрыторе зиновой заглушкой, ниже на фотографиях видно каким образом проходит кабель. В заключении одели защитную гофру.
Проставки получились довольно хитрой формы .
Высокочастотники практически без доработок встали в замен штатных в уголки зеркал. Перегородка обработана Бимастом.

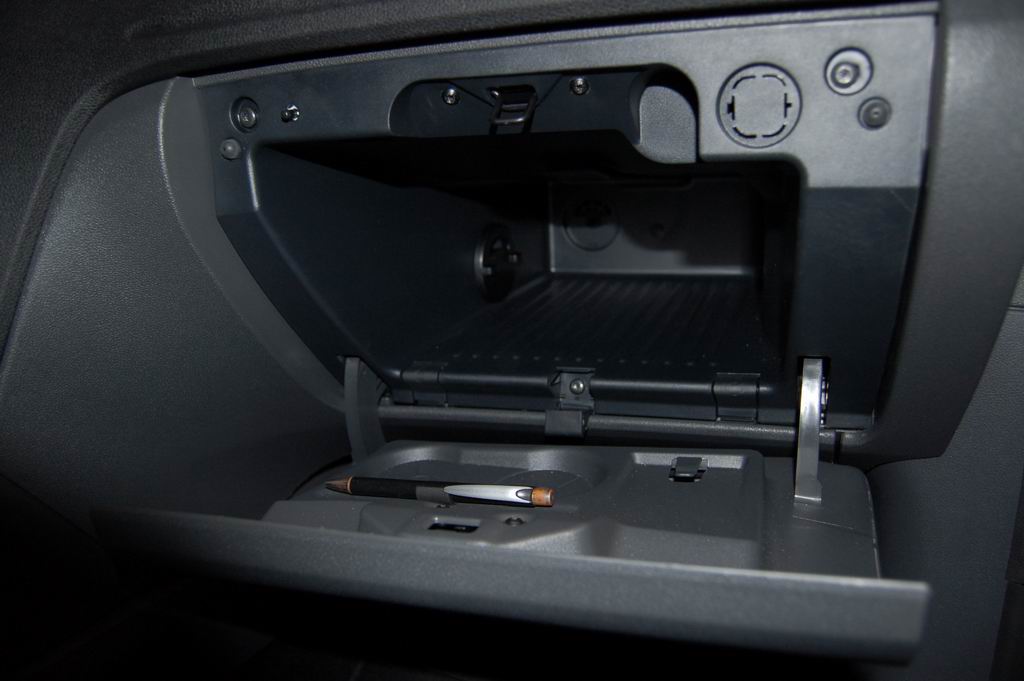

Силовой кабель из моторного отсека в салон проходит сквозь заводское отверстие вдоль жгута проводов. В салоне выходит за бардачком (его необходимо снять). Стоит отметить, что если бардачек охлаждаемый, то сначала необходимо отстегнуть блок предохранителей в ногах пассажира, подлезть рукой ко дну бардачка и отсоедениь патрубок по которому поступает воздух от кондиционера.
Блок предохранителей
Заглушку удаляем и устанавливаем Головное устройство, при помощи переходной рамки и переходника Ford-ISO (штатный разъем находится за заглушкой)
Усилитель разместился на спинке заднего сиденья.
Для скрытия проводки усилителя были изготовлены две панельки, которые были обтянуты карпетом. Таким образом инсталяция приобрела законченый вид.
