Ford Focus II. Установка 5-ти канального усилителя, подключение к штатному головному устройству через делители

Многие фокусоводы хотят оставить штатное головное устройство и при этом поставить сабвуфер или вообще запитать все динамики через усилок. Для решения данного вопроса есть 2 решения.

1. Наиболее правильный метод. Выпаять линейные выходы из штатного устройста. Стоимость порядка 3000р за пару.
2. Поставить на высокоуровневые выходы делитель.

При первом варианте усилитель штатного головного устройства исключается из тракта воспроизведения соответственно качество звука не страдает и многое зависит от внешнего усилителя. (Предусилитель всеравно остается в работе, но от этого никуда не деться, это наименьшее зло штатной головы).

При втором варианте внутренний усилитель остается в работе и вносит свои искажения в тракт. В этом варианте можно использовать подключение сабвуфера или при смене штатных динамиков на динамики большей мощности.

Теперь подробней о втором варианте.

Для начала необходим стандартный набор: усилитель, саб, проводка + два (в нашем случае) делителя MYSTERY MAD-HL

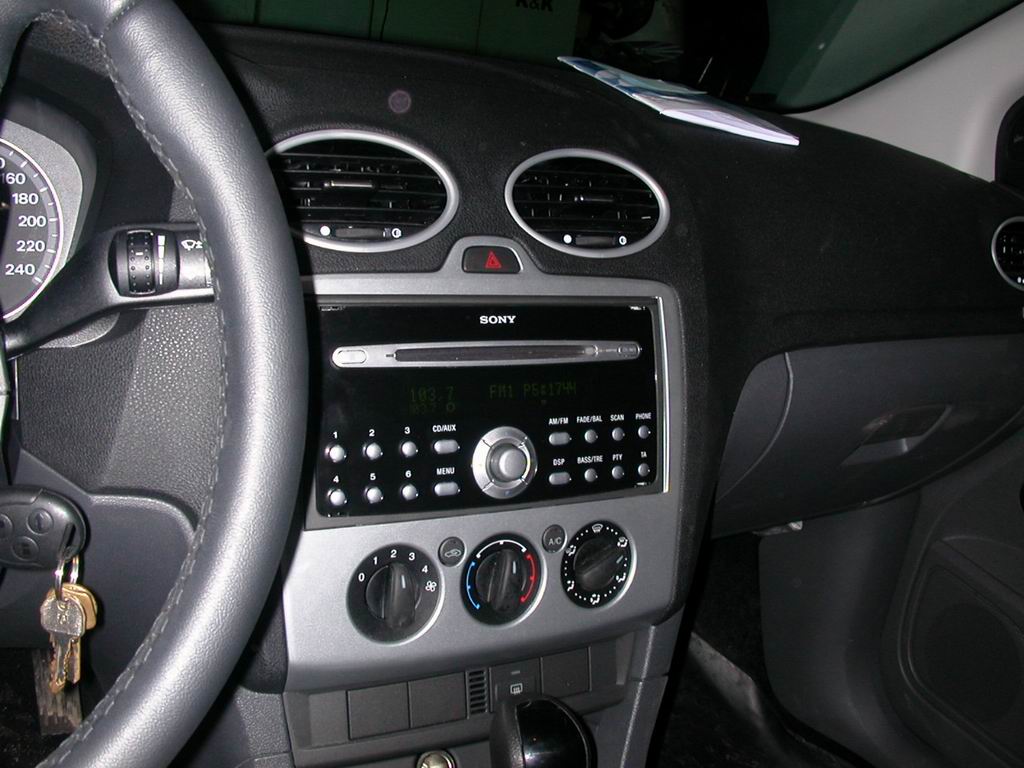

Извлекаем штатную голову. Для чего необходимо изготовить, лучше из жести две полоски со скосом с одной стороны следующего вида:

Ширина полоски чуть меньше отверстия под съемник, их 4 штуки по углам. Одинаковые как для FORD 6000, так и Sony. Вставляем два съемника в два левых (или правых) отверстия, углом в паз, короткая сторона к центру и нажимаем. Почувствуете как защелки будут отодвигаться, но съемники нужно держать постоянно, и при этом поддевать голову, например пластиковой картой (чтобы не пацарапать). В двоем процедуру осуществить проще.

Далее отцепляем штатный коннектор от головы (рычажок отодвинуть).

Схема фишки:

RR - задний правый, RF - передний правый, LF - передний правый, LR - задний левый, крайние - "+", ближе к центру - "-", Remote - нету, придется подключать к ACC, т.е. усилитель будет включаться при включении зажигания.

Силовой плюс ведем от аккумулятора (в предыдущей статье есть описание), делители ставим к выходу SONY обрезав нужные кабели. Дабы не заводить проводки в дверь - к другим обрезанным концам цепляем аккустические кабели после усилителя. Штатная проводка Фокуса 1,5 квадрата меди, что вполне достаточно для системы такого уровня. Получилось следущее.

Усилитель решили крепить снизу к полке в багажнике. Полка не ровная, по сему сделали фанерную проставочку и обтянули черным карпетом.

Далее притянули усилитель к проставке (усилитель Calcell 5-ти канальный серии BST) и завели аккуратненько кабели.

Подключили сабвуфер (Mac Audio). Sony встала обратно без проблем, следов апгрейда абсолютно не видно, фона не появилось, все довольны :).
