На этой фишке корейцы решили сэкономить приходится дорабатывать авто за них :)

Эта процедура уже описывалась на Акцент-клубе, но я все же решил написать более полную версию статьи.

Потребуется:

• 7 светодиодов 5мм (можно 3) цвет по вкусу, у меня белые - 12р/штука
• 7 резисторов около 1 кОм (купил 901 Ом) - копейки
• 4 разъема (фишки)
• термоусадка
• паяльник

Раскручиваем обшивку, сам блок с кнопками держится на четырех фиксаторах, вынимаем блочки из всех дверей и несем домой. Далее разбираем: вытаскиваем штырь и кнопки выпадают, под кнопкой пружинка и шарик, потерять сложно, но будьте аккуратней. Разбираем весь блок на составные части, все просто достаточно плоской отвертки. Теперь видно место для установки светодиода.

При помощи нагретой иголки делаем отверстие под ножку, вторая ножка проходит сквозь уже существующее. Немного подгибаем светодиоды, чтобы они светили в центр кнопки.

Затем с обратной стороны припаиваем резисторы, сводим все плюсовые (длинная ножка на светодиоде) и минусовые контакты в две точки. Плюс по центру, минусы по краям, затем соединяем отрезком провода две получившиеся шины.

Подпаиваем фишку, продев сквозь составные части блока провода и собираем.

Остальные кнопки делаются по аналогии, за исключением того, что в платах одиночных кнопок необходимо просверлить по два отверстия под провода.

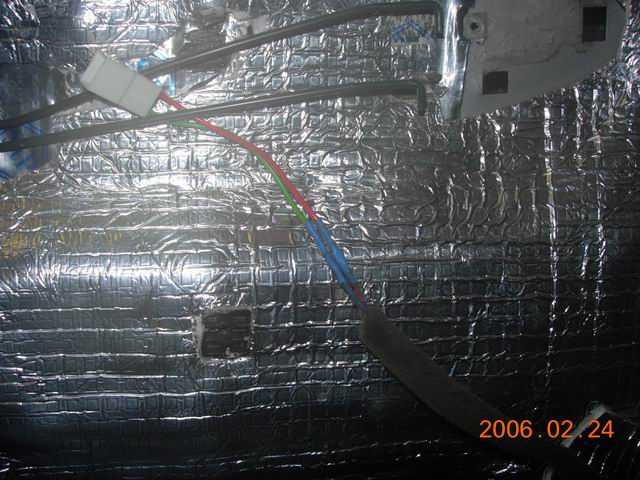

В дверях использовал штатную проводку для динамиков, т.к. она не используется (проложены из бескислородной меди 2,5 квадрата). После всех соединений добираемся до колодки магнитолы и соединяем проводку для динамиков с +12 от габаритов и массой, очень удобно. Для задних дверей придется проложить проводку, т.к. штатные динамики тыла находятся в полке.

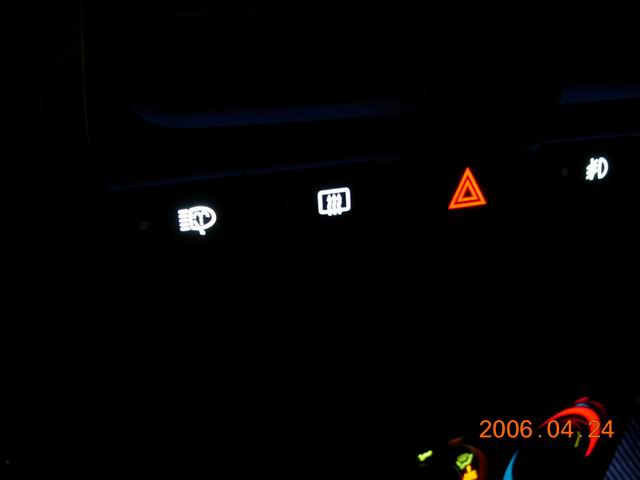

Из кнопок извлекаем лампочки и вместо них вставляем заранее изготовленные светодиоды с баластным сопротивлением. Уже в машине определяем какой стороной вставить обратно светодиод, дабы не перепутать + и -. сам светодиод загибаем так, чтобы он смотрел в кнопку освещая значок. Для габаритов я использовал белые, для индикации включения - красные светодиоды. Блок подсветки электрокорректора фар разбираем и впаиваем вместо лампочки такую же заготовку светодиод-резистор, перед этим на автомобиле необходимо определить где +, а где -. т.к. лампочка впаяна, а не вставляется.

Весьма эстетично выглядит.
