Подсветка днища.





Хотя многие и плюются при этих словах, мне также наплевать и на них - ГЛАВНОЕ нравится мне, ведь я это делаю не для них !?!. Кому это тоже интересно рассказываю как это сделал я в Hyundai Accent'е. Давно мечтал поставить себе эту приблуду и собирался себе уже купить, как вдруг мне подарил друг две лампы, примерно по 50 см. Сначала я хотел поставить их по бокам, но после осмотра днища автомобиля, понял, что не долго они там простоят, т.к. никакой защиты им там не будет да и клиренс у корейского Акцента не большой. Решил поставить под багажником, там как раз есть такое укромное местечко, что даже при чирканье о землю или какой-либо предмет удар на себя возьмет балка. Дальше дрель в руки и вперед. Просверлил отверстия для крепления в металле под запаской и прикрутил винтами (гайки оказались в багажнике под запаской). Залил места крепления антикором.

   Проводку проложил так: питание взял от контакта ACC в колодке питания магнитолы (массу взял там же), чтобы не забыть выключить (ее ведь не видно), а так ключ вытащил и лампа погасла. Отдельно сделал кнопку включения (шла в комплекте), разместил ее в рамке перчаточного ящика, т.е. открываете перчаточный ящик, засовываете туда руку и сверху нащупываете кнопочку. Пришлось поработать немного скальпелем, но зато внешний вид не испортился.

кнопка включенияа так не видно

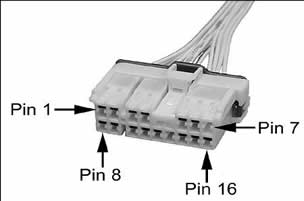

Pin
Назначение
1
ILLUMINATION (-)
2
REAR RIGHT SPEAKER (-)
3
FRONT RIGHT SPEAKER (-)
4
FRONT LEFT SPEAKER (-)
5
REAR LEFT SPEAKER (-)
6
POWER ANTENNA (+)
7
ILLUMINATION (+)
8
REAR RIGHT SPEAKER (+)
9
FRONT RIGHT SPEAKER (+)
10
ACC (+)
11
BATTERY (+)
12
FRONT LEFT SPEAKER (+)
13
REAR LEFT SPEAKER (+)
14
GROUND

На Тагазовском Акценте другая распиновка. Можно легко найти в форуме Акцент-клуба.

лампа выключеналампа включена 1

лампа включена 2лампа включена 3лампа включена 3

через год она перегорела :) новую вешать не стал, наигрался.
